氮氧化物在線監測系統 FM-DYH

　　一、概述

　　我公司固定污染源多組分氣體在線監測系統能對廢氣中的一氧化氮、二氧化氮、氧氣、氮氧化物、二氧化硫等數據自動采集、分析和儲存，實現自動、實時、準確地監控監測企業廢氣排放情況和治理設施的運行狀態，既便于企業環保管理層了解和掌握污染治理和廢氣排放的整體情況，也利于環保主管部門的監控和管理，為實現節能減排、總量控制提供切實有效的監管手段。

　　該系統氣態污染物監測采用英國進口電化學傳感器，其原理是由采樣泵通過預處理系統抽取樣氣，預處理系統具備除塵、除水，降溫控制等功能，樣氣被引導至預處理系統，去除顆粒物、水分、腐蝕性氣體等，再由控制系統對樣氣進行切換，分配樣氣經由疏水過濾器后進入氣體分析儀中進行分析，測量等參數。

　　數據處理系統具有現場數據實時傳送、儲存、報表統計和圖形數據分析等功能，可將各數據傳輸至DCS系統，實現工作現場無人值守。

　　我公司固定污染源多組分氣體在線監測系統結構緊湊，設備維護簡單，動態范圍廣，實時性強，運行成本低，系統采用模塊化結構，組合方便，可將監測數據通過數據采集儀傳輸至各級環保部門。

　　二、運行環境

　　● 分析儀溫度：-20℃ ~ 60℃

　　● 濕度：≤90%

　　● 大氣壓：86～106Kpa

　　● 煙氣溫度：<300℃

　　● 供電電壓：AC 220V±10%，頻率50Hz

　　● 接地電阻：<4Ω

　　三、系統組成與描述：

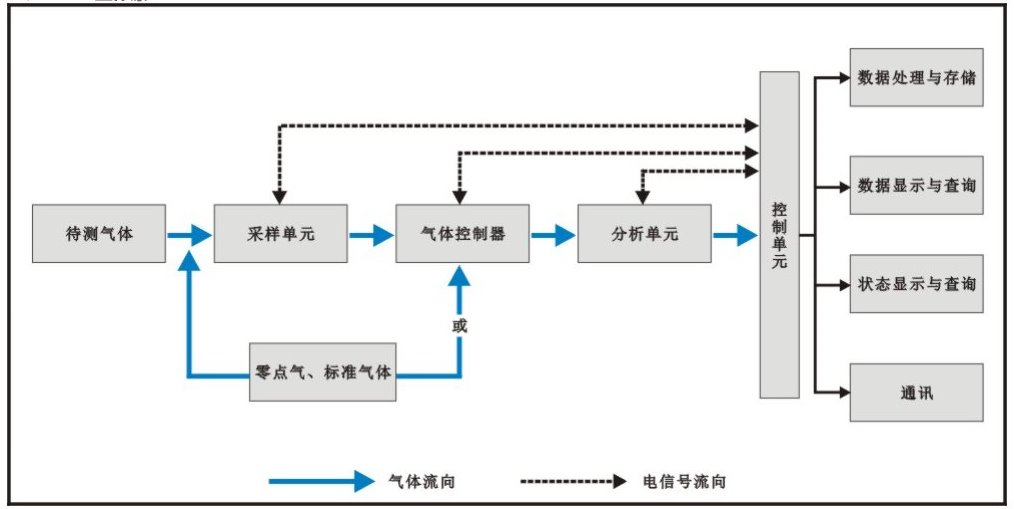

　　我公司固定污染源多組分氣體在線監測系統由采樣探頭、預處理系統、氣態物質監測模塊等組成。其中采樣探頭、安裝于監測點(煙道或煙囪)，預處理系統安放于室內。樣氣通過采樣探頭、氣管進入預處理系統，經由預處理系統進入氣體分析儀，測量氮氧化物、二氧化硫等參數，測量信號通過電纜傳輸至分析機柜內的數據采集與處理系統;置于預處理內部的工控系統可實現實時數據的顯示、數據傳輸、數據儲存、歷史數據查詢等功能。。

　　1、采樣探頭

　　采樣探頭包括采樣探桿、探頭濾芯，

　　采樣探頭特點：

　　1、探頭濾芯采用2um氣孔的鎳鈦合金，有效去除樣氣中的煙塵。

　　2、與煙氣接觸部分、法蘭等均采用316L不銹鋼材質，避免長時間使用后帶來的材質腐蝕、測量誤差等問題。

　　2、氣管

　　廢氣采樣氣管連接采樣探頭和預處理系統，是由耐腐高性能四氟乙烯管組成，標準配置30米。

　　3、預處理系統

　　預處理系統包括氣體冷凝器、水汽分離器、油水分離器、蠕動泵、抽氣泵等，完成樣氣的除塵、除水，保證干凈、流量穩定的樣氣進去氣體分析儀，確保分析儀器的準確性和可靠性。

　　預處理系統流程：

　　樣氣進入機柜時進入制冷器除去濕氣，冷凝液集結在制冷器的下方，通過排液蠕動泵排除;接著氣體經過一個保護過濾器除塵;然后經過進入水氣分離器進一步除濕，除濕后的氣體通過取樣泵，然后通過真空過濾器對樣氣進一步除水，最后進入分析儀。

　　預處理系統特點：

　　1、 預處理系統置于分析機柜內部，布局合理美觀，預留空間大，便于檢修。

　　2、 降溫制冷裝置，增強制冷效果，有效排除樣氣中的水分。

　　3、 兩級水汽分離組合，增強樣氣凈化效果。

　　4、 蠕動泵，樣氣水分較重時確保排水效果。

　　4、氮氧化物、二氧化硫測量單元

　　在線式氣體探測器采用原裝進口智能化氣體傳感器，是一款可對氣體進行連續在線監測的智能化高性能檢測儀器。探測器整體隔爆結構，靈敏度及精度高。探測器通過氣體報警控制器及監控管理軟件在電腦上可以實現實時濃度顯示，也可以通過選配的無線模塊將實時的監測數據和報警狀態傳到安全控制中心。可廣泛應用于石油石化、冶金、環保、燃氣、消防、市政、化工、船舶、電力、過程控制、污水處理、應急救援監測等各個行業。

　　氮氧化物測量方法：電化學(NO+NO2+O2折算準確NOX數值)

　　z大量程：選配定制

　　輸出信號分辨率：<輸出信號范圍的0.2%

　　二氧化硫測量方法：電化學

　　z大量程：選配定制

　　輸出信號分辨率：<輸出信號范圍的0.2%

　　主要特點：

　　◆ 原裝進口高性能傳感器，測量精度高，重復性好，使用壽命長;

　　◆ 采用獨立16位AD芯片，4層電路板設計，對弱信號及抗干擾能力更強;

　　◆ 儀表盤顯示界面設計，讀數美觀大方，體現人性化細節設計;

　　◆ mg/m3、ppm、VOL、LEL多種單位可選擇;

　　◆ 采用嵌入式超低功耗處理器，獨有信號處理算法，響應速度快，穩定;

　　◆ 防高濃度氣體沖擊的自動保護功能，具有恢復出廠設置，防止誤操作;

　　◆ 氣室采用軍工品質的高強度鋁型材，耐磨耐腐濁，適用于復雜惡劣的工業環境，合理科學的氣室設計，保證傳感器實時監測的準確性;

　　四、數據采集及處理系統

　　數據采集和處理系統用來獲取和處理來自各分析儀傳輸來的數據，并進行實時而有效的控制和處理，具有高可靠性和高穩定性，該系統包括傳輸至PLC單元或客戶DCS系統。

　　數據處理及控制子系統可實現數據采集、數據處理、數據保存、數據實時顯示、歷史數據查詢、數據傳輸、等功能。　

　　五、安裝要求：

　　1、監測點選擇要求

　　監測點位置應設置在距彎頭、閥門、變徑管下游方向不小于4倍直徑，和距上述部件上游方向不小于2倍直徑處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。如果不能達到這樣的條件，以采樣管安裝孔為界按距離入口2/3，距離出口1/3的比率安裝。也可安裝在煙氣總排放的垂直煙囪上，一般安裝在煙囪總高度距地面的三分之一處，但以安裝在煙氣排放氣流平穩處為主。

　　概述如下：

　　1) 位于固定污染源排放控制設備下游。

　　2) 人員易于到達，有足夠空間。當平臺高度>5m時，應提供Z梯/旋梯/升降梯。

　　3) 應優先選擇垂直管段和煙道負壓區。

　　4) 監測點應避開煙道彎頭和斷面急劇變化的部位。
